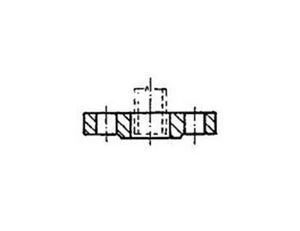

Příruba plochá
Ploché příruby se používají u přírubových spojů potrubí, a to v rozsahu DN a PN dané příslušnou normou. Ploché přivařovací příruby se v závislosti na rozměrové normě dělají v základním provedení s těsnící lištou nebo těsnící plochou. Materiál plochých přivařovacích přírub není normou závazně předepsán, je pouze doporučen a jeho jakost může být měněna podle pracovních podmínek, na základě kterých ho volí odběratel a pro výrobce je závazný. Ploché přivařovací příruby je možné vyrábět z kovaných polotovarů, z plochých výrobků ( plechů ) nebo se opracovávají z válcovaných nebo kovaných tyčí a z kované profilové oceli i skružované a elektricky svařované z tyčí, z profilové oceli nebo pásu. Využívají se nejvíce v nižších tlacích, do PN16. Na trubku se upevňují tavným svařováním tupými sváry, vložením trubky do středového otvoru příruby a zavařením koutovými sváry uvnitř otvoru příruby a vně po obvodu trubky.
Příruba plochá
Obrázek | Jmenovitý tlak PN | ČSN | ČSN | DIN | EN |
---|---|---|---|---|---|
![]() |
6 | 13 12 22 | 13 11 60 TYP 01 |
2573 | 1092-1 TYP 01 |
10 | 13 12 23 | 2576 | |||
16 | 13 12 24 | ||||
25 | |||||
40 | |||||
63 | |||||
100 |
|
